Пошаговое руководство по настройке ESS

ESS Краткое руководство по настройке



В этом кратком руководстве по установке перечислены все шаги, необходимые для установки и настройки системы Victron Energy ESS. Также кратко объясняется каждый шаг.

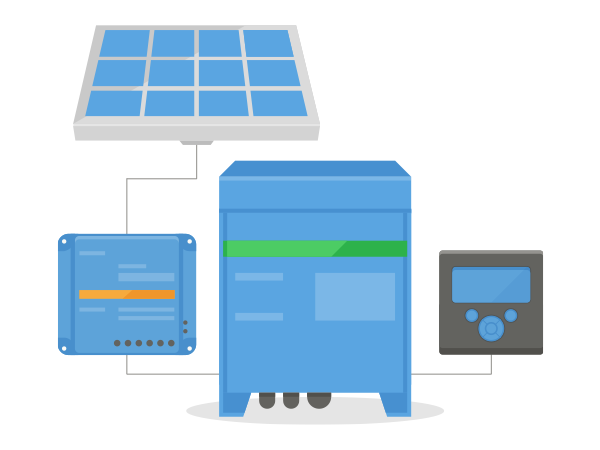

В начале - что такое система ESS. Это аппаратура и ПО для построения системы электропитания с функцией  максимального использования энергии от  возобновляемый источников - солнечных панелей, ветрогенератора, турбины и т.д.

Полное руководство по ESS можно найти здесь:

ESS Руководство по настройке и установке Часть 1

ESS Руководство по настройке и установке Часть 2


Шаг 1 и 2 - Позволяет понять, как работает система Victron Energy ESS и решить, какой тип ESS вам нужен

Существует несколько различных способов настройки системы ESS. А так же возможны их комбинации:

  • система ESS с источником постоянного тока (с контроллерами заряда MPPT - у них выход обычно 12, 24 или 48 В постоянного тока)
  • система ESS с переменным током (с сетевыми солнечными инверторами - тоже солнечные контроллеры, но сразу с выходом переменного тока на 220В)
  • С использованием счетчика энергии
  • Система параллельная сети питания
  • Система с резервированием питания для важных нагрузок

Смотрите рисунки ниже, чтобы получить представление обо всех возможностях и конфигурациях систем.

На первом рисунке показана схема подключения при использовании инвертора с ЗУ  MultiPlus-II.

На второй - показана схема с использованием  инверторов MultiPlus или Quattro.

На обоих рисунках показаны все комбинации с нагрузками переменного и постоянного тока.


 Шаг 3 - Выбор оборудования

Ниже приведены ссылки на соответствующие страницы сайта с описанием необходимого оборудования.

Вам понадобится:

Для систем ESS, работающих по постоянному току, вам также понадобятся:

Для ESS, подключенного к сети переменного тока, вам также понадобятся:

Если для системы ESS нужен счетчик энергии - потребленной мощности, то вам  еще потребуется:

И один или несколько аксессуаров измерителя мощности - устройства  подключения к системе:

  • Victron ASS030572018 - интерфейс RS485-USB 1,8 м
  • Конвертер Victron Zigbee в USB и RS485

Чтобы измерить PV с помощью инвертора типа PV, отличного от Fronius, SMA или Solar Edge, вам понадобится один из следующих приборов:

  • Датчик тока Victron: https://victronenergy.store/ac-current-sensor
  • Счетчики энергии Victron. Подробная информация о том, как измерить выход PV инвертора, приведена в Руководстве на CCGX.

Для оснащения системы модулем WiFi вам понадобится:

  • Модуль Victron WiFi: BPP900100200 или BPP900200200.  Подробная информация о подключении вашего устройства Venus к Интернету приведена в руководстве CCGX.

В случае смарт-батареи, такой как BYD, вам может понадобиться:

  • кабель VE.Can к шине CAN-Bus BMS


Шаг 4 - Монтаж  оборудования

  • Установите и подключите все элементы системы в соответствии с их руководствами.
  • Не подключайте кабели связи между различными частями, это будет сделано на более позднем этапе.

Чтобы найти соответствующие руководства по установке, смотрите ссылки в шагах предварительного выбора (выше). Эти ссылки направят вас в соответствующий раздел.


Шаг 5 - Обновление прошивки всего оборудования

Для контроллеров CCGX или Venus GX

Самый простой способ обновления - это позволить CCGX или Venus GX выполнить эту процедуру автоматически. Это может быть выбрано из его меню, как только он подключен к Интернету. Альтернативный вариант - возможно  обновление через SD-карту.

MPPT   зарядные устройства для солнечных панелей

Используйте для  этого ПО VictronConnect.  Инструкции находятся в руководстве VictronConnect, в разделе "Обновления прошивки" .

Мульти и Quattro  - инверторы / зарядные устройства

Подробнее схему обновления прошивки см. Инструкции по обновлению VE.Flash:  https://victronenergy.store/obnovlenie-proshivki-invertorov-victron-energy--ve-bus-s-ispolzovaniem-veflash


Шаг 6 - При необходимости - установите  параллельные  все  инверторы / зарядные устройства в параллельной и/или  3-х фазной конфигурации

(пропустите этот шаг, если используется только один инвертор / зарядное устройство)

Если система ESS содержит несколько инверторов / зарядных устройств, их сначала необходимо настроить для параллельной и / или трехфазной работы.


Инструкции о том, как это сделать, см. в данном руководстве: "Параллельные и трехфазные системы VE.Bus".


Шаг 7 - Настройте инвертор / зарядное устройство (а)

Перед началом эксплуатации инвертор должен быть настроен соответствующим образом. Для  этого надо:

  • Загрузите и установите пакет программного обеспечения VE Configure Tools из раздела «Загрузка программного обеспечения» на свой компьютер
  • Подключите компьютер через интерфейс MK3-USB к инвертору/зарядному устройству


Необходимо произвести настойки  следующих параметров системы:

  • Настройка параметров монитора батареи
  • Настройка параметров зарядного устройства
  • Настройка ограничения входного переменного тока
  • Настройка параметров  сети 220В
  • А так же подключите  ESS помощник в инверторе /ЗУ

Подробнее см. Соответствующий раздел в Руководстве по проектированию и установке ESS.


Шаг 8 - Подключите все кабели связи

  • Подключите CCGX к инвертору / зарядному устройству с помощью кабеля RJ45
  • Подключите MPPT к CCGX с помощью кабеля VE.direct
  • Подключите счетчики энергии к CCGX, используя интерфейс USB-RS485 или устройства Zigbee
  • Подключите интеллектуальную батарею к CCGX, используйте специальный кабель RJ45
  • Подключите CCGX к Интернету через кабель Ethernet или модуль WiFi


Шаг 9 - Выполните настройки устройства Venus

  • Зайдите в настройки ESS на CCGX, настройте ESS
  • Зайдите в CanBus, выберите умную батарею
  • Найдите Fronius, SMA или Solar Edge на CCGX,  назначьте правильную функцию
  • Найдите датчик тока на CCGX, назначтье правильную функцию
  • Найдите счетчики энергии на CCGX, назначьте правильную функцию
  • Уточняйте свои действия  по  Соответствующему разделу в "Руководстве по проектированию и установке ESS" .


Шаг 10 - Настройка ваших данных на портале  VRM

  • Перейти к Victron VRM
  • Создайте учетную запись пользователя (если у вас еще нет такой учетной записи)
  • Добавить собранную систему в свой аккаунт
  • Проверьте правильность регистрации


Шаг 11 - Последний - ввод системы в эксплуатацию

  • Введите систему в эксплуатацию.
  • Ограничьте возможность доступа  к изменениям настройки системы для конечного пользователя
  • Желательно отключить автоматическое обновление прошивки - пока все работает - пусть работает...

Пожелайте Заказчику  приятного пользования системой!!! :-)

А если все же возникнут вопросы - вы  уже знаете , к  кому обратиться. \\\
