4.4 Venus-устройство - плановая зарядка
4.4.1 Введение

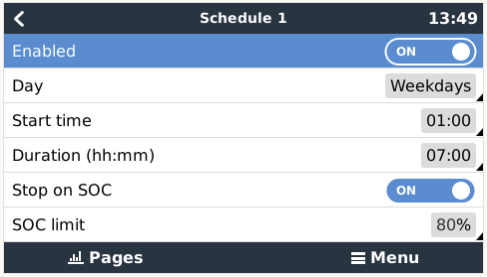

Настройка запланированной зарядки находится в меню ESS устройства Venus . Это позволяет вам установить до пяти запланированных периодов, в течение которых система будет получать питание от сети для зарядки батареи. Это обычно используется для зарядки батареи во время недорогих (не пиковых, например ночных) тарифных временных интервалов . Для каждого расписания настройте время запуска, продолжительность и при необходимости установите процент, до которого вы хотите, чтобы батарея заряжалась.
Если целевое состояние заряда достигнуто, и оно все еще находится в пределах установленного периода времени, батарея прекратит зарядку, но не разрядится (если не произойдет сбой в сети). Это оптимизирует цикличность работы аккумулятора и позволяет оставить место в аккумуляторе для зарядки от солнечных панелей.
4.4.2 Конфигурация
Запланированная зарядка доступна как часть ESS. Он доступен в меню устройства Venus в меню «Настройки» → «ESS». Он доступен только в том случае, если для режима ESS установлено значение Оптимизировано. Запланированная зарядка, естественно, не имеет смысла, если режим установлен на держать батареи заряженными.

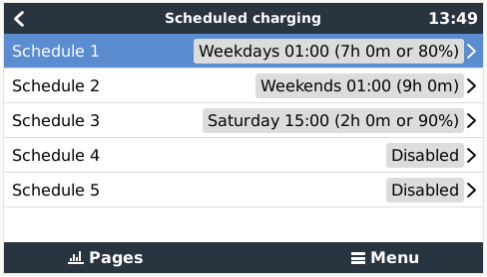

Вы можете сразу увидеть, что настроено, с краткой информацией о начальном дне, времени и продолжительности, показанной для каждого.

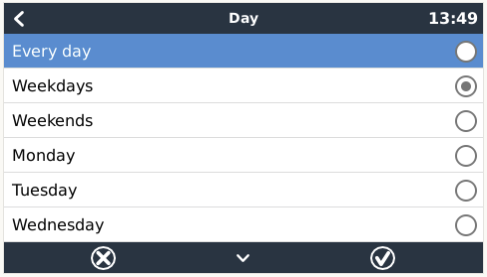

Для каждого расписания вы можете выбрать определенный день недели, каждый день недели, или вы можете выбрать оплату во все дни недели или только по выходным.
Multi начнет зарядку от сети в указанное время начала и остановится по истечении установленного времени или после достижения установленного предела SOC. Период, обозначенный днем, временем начала и продолжительностью, впоследствии будет называться окном запланированных зарядок.

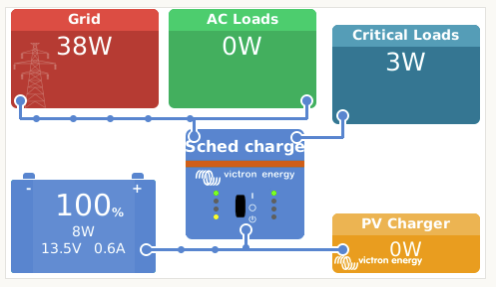

Во время зарядки состояние ESS будет указывать, что выполняется запланированная зарядка.
4.4.3 Остановить заряд по состоянию заряда батареи (SOC)
Когда для времени запланированного заряда установлено ограничение SOC, зарядка прекращается, когда батареи достигают запрошенного SOC. Однако батареи не будут разряжаться до тех пор, пока не закончится запланированное время зарядки. Цель состоит в том, чтобы быть в или около запрошенного SOC в конце времени запланированного заряда.
4.4.4 Часто задаваемые вопросы
Почему Multi не разряжает батарею после окончания зарядки?
Разрядка отключена до конца времени запланированного заряда. Цель состоит в том, чтобы выйти из состояния заряда в запрошенном SOC.
Как я могу предотвратить разрядку, чтобы зарезервировать емкость аккумулятора на потом?
Установите время заряда для требуемого периода с низким пределом SOC. Разрядка будет отключена.
Что произойдет, если я установлю перекрывающиеся графики?
Первый соответствующий график имеет приоритет. Если два расписания имеют разные пределы SOC, предел второго совпадающего времени запланированного заряда вступает в силу после окончания первого времени запланированного заряда.
4.5 Venus-устройство - Другие настройки
4.5.1 Настройки -> Настройка системы -> Типы входа переменного тока
Установите тип входа переменного тока на « Генератор» при подключении к генератору. Затем система включит зарядку генератора и правильно загрузит генератор при работе.
Обратите внимание, что мы рекомендуем подключить генератор к входу переменного тока 1, а сеть - к входу переменного тока 2. Причина заключается в том, что Quattro затем установит приоритет генератора над сетью. Такое расположение обеспечивает максимальную гибкость (позволяет принудительное вмешательство генератора, даже когда сеть доступна) и максимизирует контроль.
4.5.2 Настройки -> Запуск / остановка генератора
Более подробная информация по управлению удаленным пуском / остановкой генератора доступна по запросу.
4.6 MPPT Солнечное зарядное устройство
В ESS солнечные зарядные устройства MPPT будут следовать кривой зарядки, установленной в VEConfigure. Параметры зарядки, настроенные в самих солнечных зарядных устройствах MPPT, игнорируются при настройке ESS.
Ток зарядки, тем не менее, по- прежнему должен быть настроен в MPPTs.
MPPT с VE.Direct портом связи
Никаких специальных настроек не требуется.
MPPT с VE.Can комм. портом
Никаких специальных настроек не требуется. Убедитесь, что экземпляр устройства настроен на 0 (по умолчанию). MPPT в сети VE.Can, настроенные для другого экземпляра устройства , не будут управляться ESS.
5. Ввод в эксплуатацию
MPPT солнечные зарядные устройства
Состояние MPPT, как показано на CCGX, к которому оно подключено, будет показывать «ESS».
Синий индикатор «Bulk» на MPPT будет мигать каждые 4 секунды, указывая на то, что MPPT управляется дистанционно.
Установки с использованием Grid Meter
«Grid Meter» будет отображаться в списке устройств CCGX
Режим оптимизации

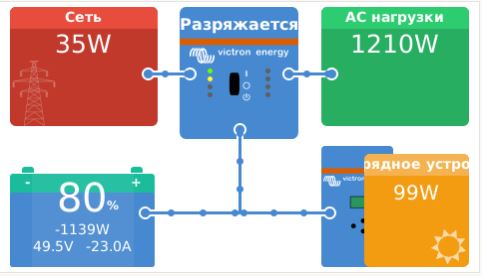

- Выключите или отключите все нагрузки. Когда питание от солнца доступно, состояние батареи будет отображаться как Зарядка , а энергосистема (красный квадрат слева) будет находиться районе 0-50 Вт.
Держите батареи заряженными
После настройки этого пункта система немедленно начнет заряжать аккумулятор.
Выполните эти шаги для проверки работы:
1. Во-первых, отключите сеть. Система переключится в режим инвертора и питания нагрузок от батарей, а также напрямую от PV.
2. Затем снова подключите сеть. Аккумулятор будет заряжаться как от сети, так и от фотоэлектрической системы.
Fronius Zero feed-in
В меню «Настройки» → «ESS» активный элемент «Нулевая подача» показывает «Да».
Резервный генератор
Запустите генератор и убедитесь, что система начинает заряжать батареи.
6. Контроль глубины разгрузки
Примечание. Все абсолютные напряжения, указанные в приведенном ниже примере, относятся к системе 12 В. Напряжения должны быть умножены на x2 или x4 для системы 24 В или 48 В, соответственно.
6.1 Обзор
Сетевое питание есть
Когда доступно меньше фотоэлектрической мощности, чем требуется для питания нагрузок (например, ночью), энергия, накопленная в батарее, будет использоваться для питания нагрузок. Это будет продолжаться до тех пор, пока батарея не разрядится (т.е. не достигнет определенного пользователем минимального% SOC).
При наличии сетевого питания любой из следующих трех параметров проинформирует систему о том, что аккумуляторная батарея разряжена:
- Состояние заряда аккумулятора: достигнут минимальный уровень SOC, как настроено в CCGX. Если установлено значение 60%, вся емкость от 60% до 100% будет использоваться для оптимизации собственного потребления. И 0% до 60% будет использоваться в случае отключения сети. Обратите внимание, что минимальный параметр SOC - как настроено в CCGX - может ежедневно изменяться алгоритмом BatteryLife .
- Напряжение батареи. См. Раздел « Динамическое отключение» ниже.
- Сигнал от BMS, о разряде ячейки батареи:
- Victron VE.Bus BMS
- BMS с поддержкой сторонних производителей
Отключение от сети
Когда нет питания от сети, и система находится в режиме инвертора, следующие параметры контролируют глубину разряда:
- Динамическое отключение
- Сигнал низкого уровня ячеек батареи от VE.Bus BMS все еще активен
- Сигналы о состоянии ячеек от BMS сторонних производителей игнорируются. Система полагается на автоматическую защиту внутри литиевых элементов для отключения.
А как насчет режима Sustain?
Напряжения Sustain не влияют, когда система прекращает разряжать батарею: Sustain активируется только после того, как батарея помечена как разряженная. См. Раздел Sustain ниже для получения дополнительной информации.
6.2 BatteryLife
Что делает BatteryLife?
Функция BatteryLife предотвращает возможность вредного «низкого уровня заряда батареи» в течение длительного периода времени. Например, зимой, если для замены накопленной энергии батареи, потребляемой каждый день, недостаточно энергии фотоэлектрической батареи, без функции BatteryLife уровень заряда батареи снизится до своего нижнего предела и останется на этом уровне или приблизится к нему - постоянно теряя значение полностью заряженный.
6.3 Динамическое отключение
Функция динамического отключения работает «интеллектуально». Вместо простого отключения нагрузки при достижении порога низкого напряжения, он учитывает величину тока , потребляемого от батареи. Когда потребляемый ток высокий, напряжение отключения может составлять, например, 10 В; тогда как если потребляемый ток небольшой, отключение может быть 11,5 В.
6.4 Режим Sustain
Sustain Mode предотвращает повреждение, вызванное тем, что батареи остаются в глубоко разряженном состоянии.
Sustain Mode вводится после того, как батарея была помечена как разряженная, и есть два условия, которые его включают:
- Когда напряжение батареи упало ниже Динамического отключения
- Сигнал о разряде ячеек от VE.Bus BMS
Пока Sustain активен, напряжение батареи будет поддерживаться на уровне напряжения Sustain, которое установлено на:
- Литиевые батареи: 12,5 В
- Другие батареи: 11,5 В в течение первых 24 часов, а после этого оно поднимается до 12,5 В
Когда напряжение батареи упадет ниже уровня Sustain, оно будет заряжено обратно до уровня Sustain-напряжения, используя питание от сети. Зарядное устройство обеспечит поддержание уровня напряжения, используя при необходимости питание от сети. Максимальный ток зарядки, который он использует для этого, составляет 5 ампер. (5 А относится ко всем установкам - независимо от напряжения системы (12/24/48 В).
Избыток солнечной энергии также будет использоваться для зарядки аккумулятора.
Режим Sustain выключается, когда солнечная зарядка способна поднять напряжение батареи на 0,1 В выше уровня постоянного напряжения . Затем будет продолжаться нормальная работа - с аккумулятором, обеспечивающим питание, когда из солнечных панелей будет получено недостаточно энергии.
(Это 0,1 В является пороговым значением для систем на 12 В; для 24 В пороговое значение выше на 0,2 В; для 48 В выше 0,4.)
7. Фазовая компенсация - дополнительная информация
Используйте настройку компенсации фазы в системах с трехфазным подключением к электросети. Параметр определяет, как ESS взаимодействует с различными фазами.
Подробнее о фазовой компенсации смотрите здесь.
