Подробная информация по настройке системы с солнечными панелями и оборудованием Victron
ESS Руководство по проектированию и установке
Когда система ESS способна производить больше энергии, чем она может использовать и хранить, она может продавать излишки в сеть. А когда у нее недостаточно энергии или мощности, она автоматически забирает ее из электросети.
Обязательное требование - в системе ESS должен быть хотя бы один инвертор / зарядное устройство Victron, а также устройство контроля GX - Color Control GX или Venus GX
Возможна оптимизация собственного потребления.
Когда выработка электричества от солнца больше, чем требуется для работы нагрузок, избыточная энергия сохраняется в АКБ. Эта накопленная энергия затем используется для питания нагрузок в моменты, когда существует недостаток электричества, вырабатываемого солнечными панелями.
Процент емкости батареи (т.е. части запасенной энергии), используемой для каждодневного потребления, гибко настраивается в системе ESS. Если отказ сети электроснабжения происходит крайне редко, этот процент можно установить равным 100%. В местах, где отказ сети является обычным явлением - или даже ежедневным явлением - вы можете использовать например только 20% емкости батареи и оставлять порядка 80% - для резервирования питания в случае отказа сети.
Система позволяет держать батареи на 100% заряженными.
Алгоритм ESS также можно настроить таким образом, чтобы аккумуляторы были всегда полностью заряжены. В случае отключения сети электроснабжения - будут использоваться батареи, в качестве резервного источника питания. И это единственный режим , при котором используются АКБ. Как только питание от сети будет восстановлено (или появится солнце - в случае наличия солнечных батарей в системе) - батареи будут заряжаться опять до 100%.
- Автономные системы - с генератором или без него.
- В морских системах.
- В автомобильных системах.
- В системах, где требуется приоритет инвертора.
Невозможно объединить ESS с интеллектуальным измерителем Fronius, но в этом нет необходимости, поскольку в системе ESS уже есть измеритель мощности. С ESS невозможно подключить систему с сетевыми инверторами других марок.
- Система хранения энергии бытового применения с солнечным зарядным устройством MPPT
- Модернизация существующей установки инвертора
- Система с резервным генератором (с использованием функции автоматического запуска / остановки генераторной установки в CCGX)
При использовании сетевого инвертора он также подключается к выходу переменного тока. Когда есть сетевое, батарея будет заряжаться как от сети, так и от солнца. Нагрузки питаются от солнечных панелей, когда этот возможно.
Сеть 220 вольт не является обязательной, и может быть включена или отключена в зависимости от ситуации.
Обратите внимание, что ESS может быть установлен только на Multis и Quattros, которые оснащены микропроцессором 2-го поколения (26 или 27 серия). Все новые системы поставляются с чипами второго поколения.
Следует учитывать относительно высокое внутреннее сопротивление этих типов батарей при разработке системы, в которой они используются.
Обратите внимание, что использование стандартных батарей AGM и GEL не рекомендуется для установок, предназначенных для ежедневного использования батареи.
Если необходим дополнительный монитор батареи, используйте один из них:
При использовании сетевых инверторов мы рекомендуем проводить мониторинг с использованием CCGX.
ESS также может работать без солнечных панелей. Это типично для частных электростанций , где такая установка является частью небольших систем, где возможна поставки энергии в сеть в периоды пиковой нагрузки.
Вообще говоря, солнечное зарядное устройство MPPT будет более эффективным, чем сетевой инвертор в небольшой системе. Причина этого заключается в том, что солнечное зарядное устройство MPPT эффективно до 99%… тогда как фотоэлектрическая энергия, поступающая от инвертора с сеточной связью, сначала преобразуется из постоянного тока в переменный, а затем обратно из переменного тока в постоянный, что приводит к потерям до 20 или 30%. Это будет еще более заметно, когда потребление энергии происходит в основном по утрам и вечерам.
Когда большая часть потребления энергии происходит в течение дня - скажем, в офисе с кондиционером - инвертор с сетью будет более эффективным. После (очень эффективного) преобразования в переменный ток, солнечная энергия используется непосредственно блоком кондиционирования воздуха.
В случае «отсутствия подачи» рассмотрите возможность использования солнечного зарядного устройства MPPT или иным образом инвертора PV Fronius, а затем используйте функцию нулевой подачи. Это приведет к гораздо более стабильной системе.
- Энергия может быть продана обратно в сеть - или уменьшить счет за электроэнергию, работая в обратном порядке.
- Подача разрешена, но не оплачивается: вся возвращаемая энергия теряется в том смысле, что поставщик коммунальных услуг за нее не заплатит. Это, однако, экологически обоснованный вклад в электроэнергию.
- Подача абсолютно не допускается - даже на несколько секунд: в Южной Африке есть определенные счетчики с предоплатой, которые отключаются от сети при обнаружении подачи.
- Подача приводит к раздутым счетам, потому что счетчик электроэнергии может рассчитывать только в одном направлении - вверх. Каждый кВтч, возвращенный в сеть, ошибочно считается как использованная энергия, и за него будет взиматься плата.
Отдача электричества от солнечного зарядное устройство MPPT в сеть может быть включена или отключена в меню систем хранения энергии на CCGX. Обратите внимание, что при отключении отдачи электричества в сеть, она все еще будет доступна для питания нагрузок переменного тока.
Подача PV, подключенного к сетевым инверторам, происходит автоматически. Нет никаких настроек или особых конструктивных соображений, которые следует учитывать при подключении к входу и / или выходу инвертора / зарядного устройства.
Нет отдачи электричества в сеть
Отдача электричества от солнечного зарядного устройства MPPT может быть включена или отключена в меню систем хранения энергии на CCGX.
Для сетевых инверторов единственная опция - использовать сетевой инвертор Fronius и использовать функцию нулевой подачи Fronius.
Использование сетевых инверторнов других марок в системе без подачи не рекомендуется. С ESS невозможно предотвратить отдачу в сеть в системах с другими производителями. А использование Hub-2 Assistant в качестве альтернативного метода приводит к неидеальной установке. Могут возникнуть проблемы с мерцающими огнями - или даже с отключением всей системы из-за перегрузки, когда большая часть нагрузка включена или выключена.
При включенной опции нулевой подачи система ESS будет непрерывно контролировать и активно контролировать выходную мощность инвертора связи Fronius. См. Главу 4.3.11 для детальных требований и настроек.
- параллельно с Multi или Quattro.
- или на переменном токе.
- В системах с солнечными сетевыми инверторами, установленными на выходе Multi или Quattro, может быть установлена максимальная мощность системы равная мощности солнечного инвертора. Этот предел называется правилом коэффициента 1.0 : 3.000 VA Multi = 3000 Вт установленной солнечной энергии. Таким образом, для Quattro на 8 000 ВА максимальная мощность составляет 8 000 Вт, для двух параллельных Quattros на 8 000 ВА максимальная мощность составляет 16 000 Вт и т. Д.
- Небольшие батареи будут более экономически эффективными: но вся доступная емкость используется каждый день
- Маленькие батареи будут заряжаться и разряжаться при высоких токах. Это, в частности, приведет к сокращению срока службы свинцовых батарей.
- Более емкие батареи в сочетании с относительно большой мощностью солнечной системой могут сохранять избыточную мощность в солнечные дни. Питание от такой системы может быть доступно в течение нескольких дней подряд, даже при плохой погоде.
- Батареи большего размера обеспечивают большую автономность при отключении электроэнергии. Когда система требуется для работы в качестве источника бесперебойного питания, большая емкость аккумулятора обеспечивает надежное питание в течение более длительных периодов времени.
2.3 Мощность инвертора/зарядного устройства
В установке с электрической сетью, мощность инвертора/зарядного устройства может быть (намного?) меньше, чем максимальные ожидаемые номинальные и пиковые нагрузки. Например, для покрытия базовой нагрузки домохозяйства из двух человек может быть достаточно инвертора/зарядного устройства на 800 ВА. Для семьи инвертор/зарядное устройство на 3000 ВА может работать с большинством приборов - при условии, что одновременно работает не более одного из них. Это означает, что система может снизить энергопотребление энергосистемы с конца весны до начала осени - возможно даже до нуля - при достаточно большой емкости аккумуляторов.
При резервной системе инвертор/зарядное устройство необходимо подбирать в соответствии с ожидаемыми нагрузками.
При установке однофазного ESS в системе с трехфазным подключением к электросети обязательно установите ESS на первой фазе, L1.
Подключите датчик температуры, поставляемый с устройством. В случае установок с несколькими параллельными блоками и/или двух- или трехфазной конфигурацией провод датчика температуры может быть подключен к любому блоку в системе. Для получения дополнительной информации см. Параллельные и трехфазные системы VE.Bus .
Multi, конечно, будет использовать измеренную температуру батареи для зарядки с температурной компенсацией. Это также будет сделано при зарядке с питанием от сетевого PV-инвертора ... независимо от того, подключен ли он к сети или - в случае отказа сети - с солнечной энергией, поступающей от солнечного сетевого инвертора, когда этот инвертор подключен к сети.
Солнечные зарядные устройства
Солнечные зарядные устройства будут автоматически использовать информацию от Multi или Quattro для зарядки с температурной компенсацией. Зарядные устройства VE.Direct Solar и VE.Can Solar.
- Вкладка «Сеть»: настройте код страны. Требуется пароль: спросите своего поставщика. Больше информации в VEConfigure: коды сети и обнаружение потери сети . Примечание. Если оставить этот параметр как «Нет», система не будет передавать энергию батареи для внутренних нагрузок переменного тока при подключении к сети. Вы действительно должны изменить эту настройку , даже если это ваше намерение не экспортировать энергию постоянного тока в сети.
- Добавьте ESS Assistant.
- Вкладка «Общие»: ESS Assistant включит монитор встроенной батареи. Оставьте это включенным (!).
- Вкладка «Зарядное устройство»: ESS Assistant уже выбрал нужный тип батареи, а также отключил режим хранения. Проверьте и при необходимости измените остальные параметры: зарядное напряжение и максимальный зарядный ток. Обратите внимание, что для систем с установленным ESS Assistant солнечные зарядные устройства MPPT будут следовать кривой зарядки, установленной в VEConfigure. Параметры зарядки, настроенные в солнечных зарядных устройствах MPPT, игнорируются при настройке ESS.
- Настройте все остальные параметры.
- Настройка ограничителя входного тока - сконфигурированный предел используется в качестве порогового значения для переменного тока на входе Multi / Quattro. Обратите внимание, что:
- Нагрузки, параллельные входной сети Multi/Quattro, не принимаются во внимание: поэтому устанавливайте все нагрузки на выход переменного тока Multi или Quattro в системах, требующих функциональности ограничителя входного переменного тока. Например - системы с небольшой нагрузкой переменного тока.
- Ограничитель тока будет использоваться для обоих направлений тока.
- Параметр PowerAssist в VEConfigure3 будет отключен и будет игнорироваться при установке ESS.
- Динамический ограничитель тока в VEConfigure3 будет отключен и будет игнорироваться при установке ESS.
- Предупреждение о низком заряде батареи активируется, когда напряжение батареи падает ниже уровня динамического отключения плюс смещение перезапуска, которое по умолчанию составляет 1,2 В для системы 48 В. Как и напряжение отключения, уровень напряжения предупреждения также является динамическим.
- Гистерезиса нет: предупреждение исчезнет, когда напряжение снова возрастет.
- Во время этого предупреждения, также называемого предварительным сигналом тревоги, красный светодиод на Multi будет мигать, а при желании CCGX будет показывать уведомление. Для большинства систем ESS рекомендуется отключить это уведомление на CCGX.
- Связанные параметры на вкладке Inverter, т.е. входы постоянного тока - низкие уровни отключения, перезапуска и предварительного предупреждения не используются. Они игнорируются, когда установлен ESS Assistant.
- Солнечная энергия, поступающая от сетевого инвертора, подключенного параллельно к выходу переменного тока, будет использоваться для зарядки батареи. Зарядный ток и другие параметры заряда настраиваются на вкладке зарядное устройство в VEConfigure3.
- Убедитесь, что флажок литиевых батарей на странице зарядного устройства не противоречит выбору батарей в Ассистенте.
- При использовании VE.Bus BMS и Multi Compact проверьте DIP-переключатели: DIP-переключатель 1 должен быть включен, а DIP-переключатель 2 должен быть выключен.
В случаях, когда имеется избыточная мощность от солнечных панелей, избыточная энергия сохраняется в батареях. Эта накопленная энергия затем используется для питания нагрузок в периоды, когда существует недостаток солнечной энергии.
Держите батареи заряженными
Если отказы электросети являются единственными периодами, в которые батарея может быть разряжена. Как только сеть будет восстановлена, батареи будут заряжаться энергией от сети, и, конечно же, от солнечной энергии, когда это возможно.
Внешнее управление
Алгоритмы управления ESS отключены. Используйте это при самостоятельной реализации цикла управления.
Поскольку не имеет смысла оставлять батарею разряженной, без резервного питания на случай сбоя в электросети, мы рекомендуем оставить BatteryLife включенным и на следующих батареях:
- Литиевые батареи с активной балансировкой ячеек
- Redflow ZCell
- Victron & Aquion AHI
Все нагрузки и (опционально) сетевые инверторы должны быть установлены на выходе переменного тока в системе без измерителя сети Victron.
Этот Процент (%) показывает максимальную полезную емкость системы, которая никогда не будет превышать 80%.

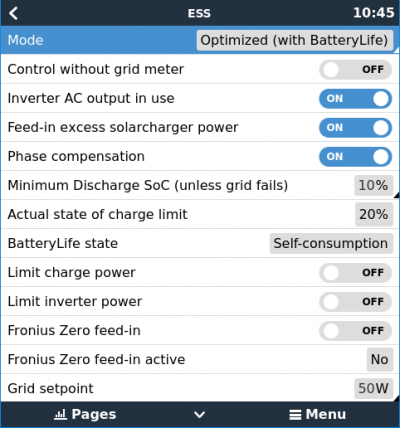

Используйте эту настройку, чтобы увидеть текущий уровень заряда BatteryLife SOC.
- Самопотребление : нормальная работа - разгрузка разрешена.
- Разряд отключен : аккумулятор разряжен до фактического предела SOC. (Состояние возвращается к собственному потреблению всякий раз, когда SOC поднимается на 5% выше установленного предела).
- Медленная зарядка : ESS будет медленно заряжать батарею, когда SOC будет ниже фактического предела SOC в течение более 24 часов. Он будет медленно заряжаться до тех пор, пока не будет достигнут нижний предел, и в этот момент система снова переключится в режим « Разрядка отключена» .
- Sustain : Multi / Quattro перешел в режим Sustain после того, как напряжение батареи достигло динамического напряжения отключения во время разряда.
Другими словами, этот параметр ограничивает поток энергии от переменного тока к постоянному.
Заметки:
- Потери в инверторе / зарядном устройстве не учитываются. Если вы хотите ограничить количество энергии, потребляемой от батареи, вам придется установить этот предел немного ниже, чтобы компенсировать эти потери.
- Мощность, поступающая от MPPT, не учитывается. Использование этой функции в системе с MPPT может привести к снижению выходной мощности MPPT.
- Этот предел относится к мощности, потребляемой от батареи, и будет влиять на общее количество всех фаз.
- Этот предел применяется только при подключении к входу переменного тока: в режиме инвертора нагрузки переменного тока определяют, сколько энергии потребляется от батареи.
- Самая ранняя версия прошивки Fronius, которую можно использовать, - 3.7.3-2.
- Если в системе присутствует более одного инвертора Fronius PV, все они будут ограничены
- Нулевой ввод не поддерживается на преобразователях Fronius IG Plus.
- В меню настроек Fronius установите для параметра Экспорт данных через Modbus значение tcp.
- В том же меню установите тип модели Sunspec на int + SF
- В меню «Настройки» → «Редактор DNO» убедитесь, что для динамического снижения мощности установлено значение «Без ограничений» (по умолчанию)
