Система динамического отключения питания в инверторах серии Victron VE.Direct и VE.BUS

Динамическое отключение питания в инверторах Victron Energy VE.Direct или VE.BUS

Для того , чтобы включить и настроить данную функция проделайте следующие шаги:

• Загрузите на смартфон и используйте приложение VictronConnect для включения функции динамического отключения и его настройки

• Значения отключения в системе стоят по умолчанию такие же, как в наших системах ESS. При необходимости - скорректируйте их.

• Не используйте функцию динамического отключения в установке, в которой также есть другие нагрузки, подключенные к той же батарее - т.е. существует еще нагрузка по постоянному току. Напряжение батареи будет падать из-за дополнительной нагрузки, но схема динамического отключения в инверторе не знает об этой нагрузке -  следовательно инвертор отключится слишком рано (в соответствии с сигналом пониженного напряжения).


Как это работает.

Функция динамического отключения отслеживает уровень напряжения на батарее с привязкой к току потребления. То есть происходит примерно следующее - когда батарея разряжается большим током, тогда используется более низкий порог напряжения отключения , например 10 В. И аналогично, когда аккумулятор разряжается медленно - малым током, используется более  высокое напряжение отключения, например 11,5 В.
Таким образом, падение напряжения, вызванное внутренним сопротивлением в батарее, компенсируется. Такой алгоритм делает напряжение батареи намного более надежным параметром, чтобы остановить разрядку, когда батарея уже практически полностью разряжена.
Обратите внимание, что динамическое отключение наиболее полезно для батарей с высоким внутренним сопротивлением. Например, типов OPzV и OPzS. И это менее актуально, можно даже сказать, не имеет значения, для батарей LiFePO4. На графике, приведенном ниже видно, что кривая разряда LiFePO4 - почти плоская.

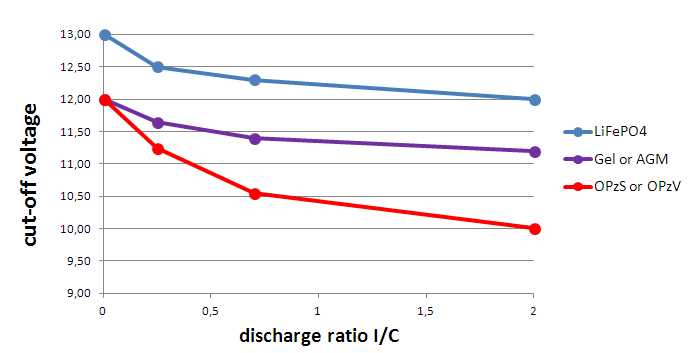

На рисунке ниже показана кривая по умолчанию «Разряд» и «Низкое напряжение отключения при постоянном токе» для разных типов батарей. Кривая может быть скорректирована в помощнике ПО Victron Connect.

\\\
